可嵌入式数据库 BoltDB 实现原理 · Analyze

BoltDB 是使用 Go 语言实现的嵌入式 K/V 数据库，其目标是为不需要完整数据库服务（如 Postgres 或 MySQL）的项目提供一个简单、快速、可靠的嵌入数据库。BoltDB 已在 etcd、Bitcoin 等项目中作为底层数据库实现。这篇文章对 BoltDB 的设计原理进行简要分析。

BoltDB 目前已经被原作者归档，因此文中分析的是由 etcd 进行维护的版本：etcd-io/bbolt。

BoltDB 主要设计思想源于 LMDB，支持 ACID 事务、无锁并发事务 MVCC，提供 B+Tree 索引。BoltDB 采用一个单独的文件作为持久化存储，利用mmap将文件映射到内存中，并将文件划分为大小相同的 Page 存储数据，使用写时复制技术将脏页写入文件。

MMAP

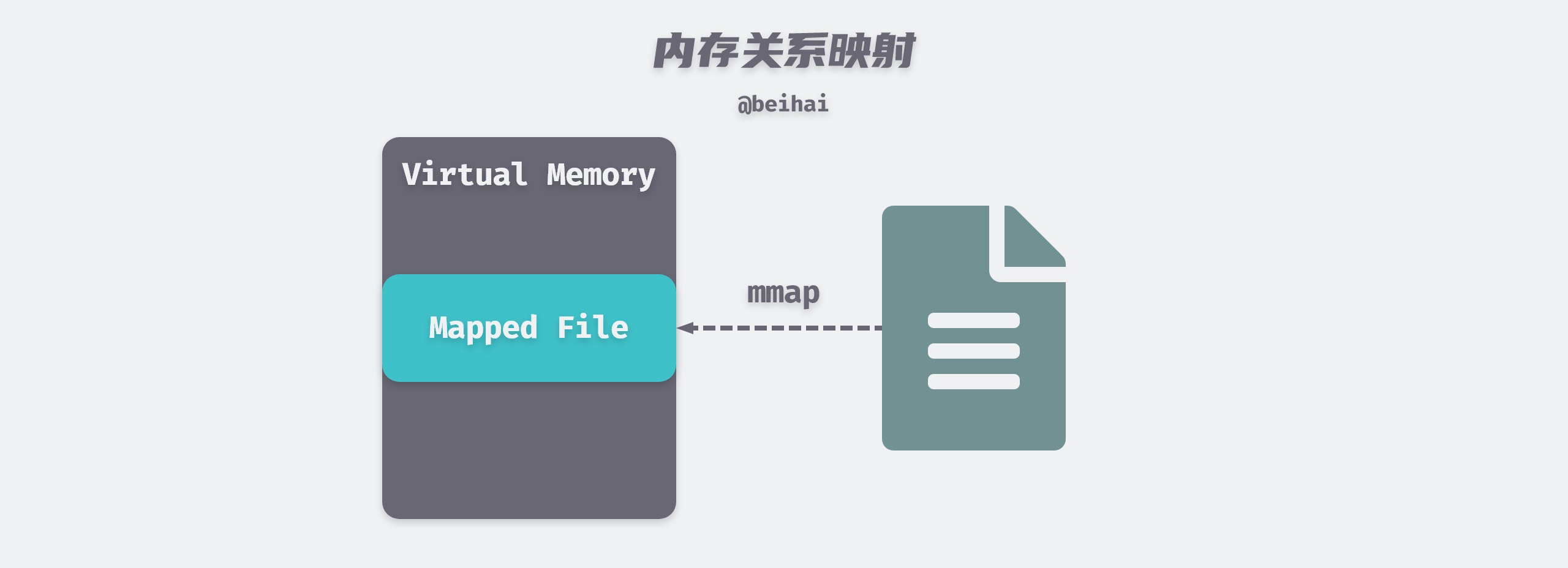

内存映射文件（Memory-Mapped File，mmap）技术是将一个文件映射到调用进程的虚拟内存中，通过操作相应的内存区域来访问被映射文件的内容。mmap()系统调用函数通常在需要对文件进行频繁读写时使用，用内存读写取代 I/O 读写，以获得较高的性能。

传统的 UNIX 或 Linux 系统在内核中设有多个缓冲区，当我们调用read()系统调用从文件中读取数据时，内核通常先将该数据复制到一个缓冲区中，再将数据复制到进程的内存空间。

而使用mmap时，内核会在调用进程的虚拟地址空间中创建一个内存映射区，应用进程可以直接访问这段内存获取数据，节省了从内核空间拷贝数据到用户进程空间的开销。mmap并不会真的将文件的内容实时拷贝到内存中，而是在读取数据过程中，触发缺页中断，才会将文件数据复制到内存中。

现代操作系统中常用分页技术进行内存管理，将虚拟内存空间划分成大小相同的 Page，其大小通常是 4KB，在类 UNIX 系统中，我们可以使用下面的命令获取 page 的大小：

1
2

$ getconf PAGESIZE
4096

因此为了减少随机 I/O 次数，在 BoltDB 的数据文件中，也会以 4KB 大小进行划分。但在使用过程中，频繁读写数据仍会导致随机 I/O 过多影响性能。

BoltDB 中对文件的写入并没有使用mmap技术，而是直接通过Write()与fdatasync()这两个系统调用将数据写入文件。

数据结构

BoltDB 的数据文件被组织为多个 Page，数据库初始化时，会预先分配 4 个 Page，第 0 页和第 1 页初始化meta页，第 2 页初始化为freelist页，第 3 页初始化为一个空的leafPage，用来写入键值对数据。关于这几种类型的 Page 会在下文介绍，我们首先分析 page 的数据结构。

Page

每一个 Page 都有一个固定大小的Header区域，用于标记这个页面的 id、页面类型等信息，由于 BoltDB 使用 B+Tree 索引，因此除了存放数据的leafPage，还会有做为数据索引的branchPage。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

const (
    branchPageFlag = 0x01   // 分支节点
    leafPageFlag = 0x02     // 叶子节点
    metaPageFlag = 0x04     // meta 页
    freelistPageFlag = 0x10 // freelist 页，存放无数据的空 page id
)

type pgid uint64

type page struct {
    id pgid         // 页 id
    flags uint16    // 此页中保存的具体数据类型，即上面四个 Flag
    count uint16    // 数据计数
    overflow uint32 // 是否有后序页，如果有，overflow 表示后续页的数量
}

在旧版本的实现中会有一个额外的ptr字段指向数据存储地址，但在 Go 1.14 中无法通过指针安全性检查，因此这个字段已经去除了，详细了解可以参考 ：PR#201 Fix unsafe pointer conversions caught by Go 1.14 checkptr

BoltDB 会为每个page分配一个唯一标识 id，并通过 id 查找对应的页。pageHeader之后就是具体的数据存储结构。每一个键值对用一个Element结构体表示，并利用偏移量pos进行指针运算获取键值对的存储地址：&Element + pos == &key。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

type branchPageElement struct {
    pos uint32   // Element 对应 key 存储位置相对于当前 Element 的偏移量
    ksize uint32 // Element 对应 key 的大小，以 byte 为单位
    pgid pgid    // Element 指向的子节点所在 page id
}

type leafPageElement struct {
    flags uint32 // 当前 Element 是否代表一个 Bucket，如果是则其值为 1，如果不是则其值为 0;
    pos uint32   // Element 对应的键值对存储位置相对于当前 Element 的偏移量
    ksize uint32 // Element 对应 key 的大小，以 byte 为单位
    vsize uint32 // Element 对应 value 的大小，以 byte 为单位
}

上面两种不同的Element结构体用于不同类型的page中，如果是用做数据索引的branchPage，一个branchPageElement中只会存储 key 的大小字段ksize和下一级页面的pgid，用于数据索引。

leafPageElement用于存储真实的键值对数据，因此增加了vsize字段，以快速获取查询的键值对信息。flags字段的含义会在 Bucket 一节中介绍。

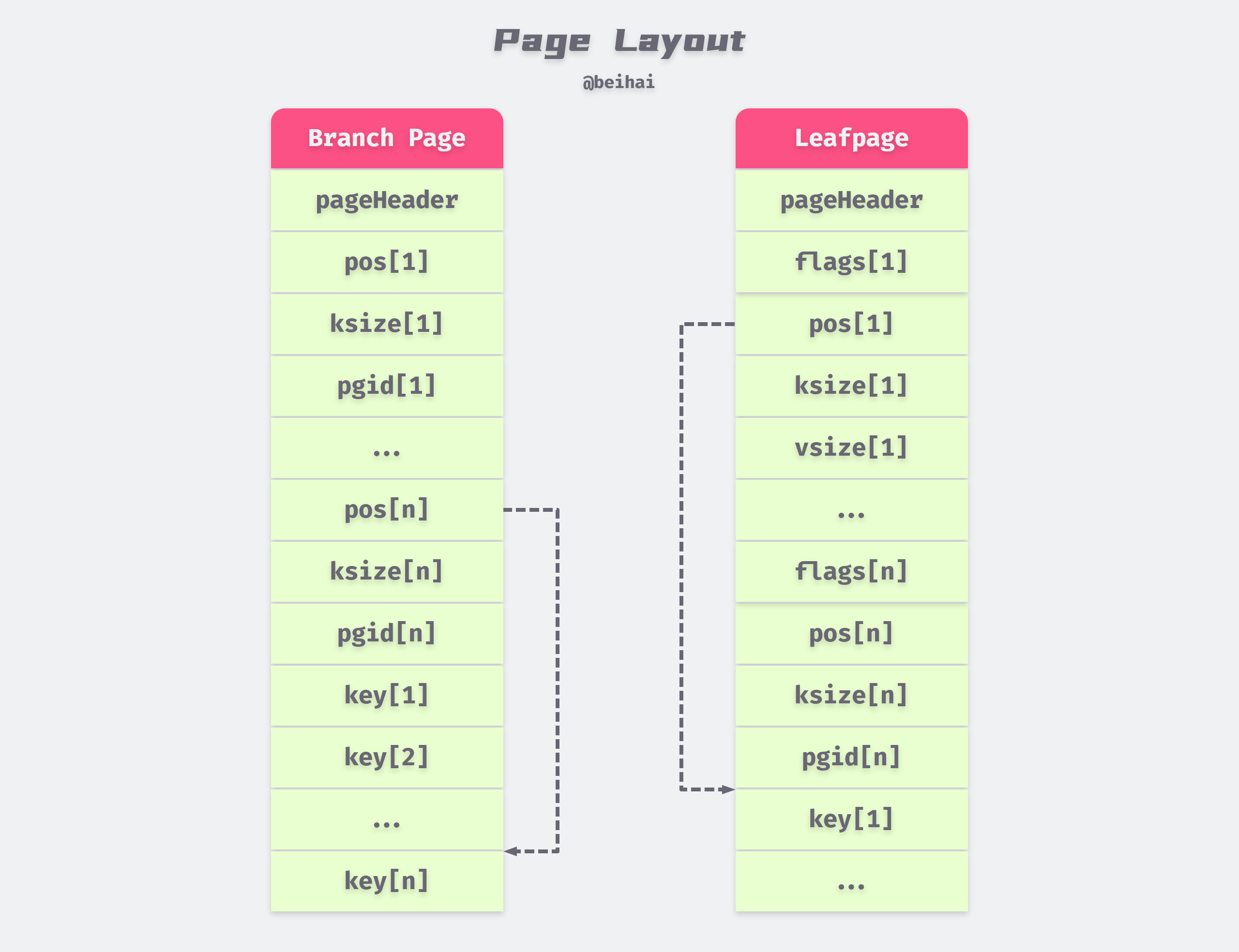

通过对Element的分析可以得出branchPage与leafPage的内存布局如下图所示：

将 Element 和键值对分开存储减少了查找的时间，因为Element结构体的大小是固定的，我们可以在 O(1) 时间复杂度内获取所有的Element ，若是以 [Element header][key value][...] 格式存储，需要按顺序遍历查找。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

func (p *page) leafPageElements() []leafPageElement {
    if p.count == 0 {
        return nil
    }
    return *(*[]leafPageElement)(unsafe.Pointer(&reflect.SliceHeader{
        Data: uintptr(unsafe.Pointer(p)) + unsafe.Sizeof(*p),
        Len:  int(p.count),
        Cap:  int(p.count),
    }))
}

Node

page是数据在磁盘文件中的布局格式，当 Page 加载到内存中要反序列化为node，以便进行数据修改操作。一个 node表示为一个 B+Tree 节点，因此需要额外的unbalanced与spilled字段表明节点是否需要旋转与分裂。node中还会存储父节点与子节点的指针，用于对 key 进行范围查询。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

type node struct {
    bucket *Bucket  // 每一个 Bucket 都是一个完整的 B+ Tree
    isLeaf bool     // 区分 branch 和 leaf
    unbalanced bool // 是否平衡
    spilled    bool // 是否溢出
    key  []byte     // 该 node 的起始 key
    pgid pgid
    parent *node    // 父节点指针
    children nodes  // 子节点指针
    inodes inodes   // 存储键值对的结构体数组
}

type inode struct {
    flags uint32    // 用于 leaf node，是否代表一个 subbucket
    pgid  pgid      // 用于 branch node, 子节点的 page id
    key   []byte
    value []byte
}

type inodes []inode

page中的键值对会存在node.inodes中，并且一一对应，可以通过切片下标访问某个键值对。

序列化

BoltDB 中为了方便对数据的修改操作，需要将对应的page实例化为node，修改完成后再序列化回page写入磁盘。node 和 page 的相互转换通过 node.read(p *page) 和 node.write(p *page)这两个方法实现，以page 的反序列化过程为例，其转化过程如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

func (n *node) read(p *page) {
    n.pgid = p.id
    n.isLeaf = ((p.flags & leafPageFlag) != 0)
    n.inodes = make(inodes, int(p.count))

    for i := 0; i < int(p.count); i++ {
        inode := &n.inodes[i]
        if n.isLeaf {
            elem := p.leafPageElement(uint16(i))
            inode.flags = elem.flags
            inode.key = elem.key()
            inode.value = elem.value()
        } else {
            elem := p.branchPageElement(uint16(i))
            inode.pgid = elem.pgid
            inode.key = elem.key()
        }
        _assert(len(inode.key) > 0, "read: zero-length inode key")
    }

    // Save first key so we can find the node in the parent when we spill.
    if len(n.inodes) > 0 {
        n.key = n.inodes[0].key
        _assert(len(n.key) > 0, "read: zero-length node key")
    } else {
        n.key = nil
    }
}

在向 inodes 中填充键值对时。如果是leafPage，inode.flags即为元素的flags，key 和 value 分别为元素对应的 Key 和 Value；如果是branchPage，inode.pgid即为子节点的页号，inode 与 page 中的Element一一对应。

Bucket

Bucket 是更为上层的数据结构，每一个 Bucket 都是一个完整的 B+Tree，将多个节点页面组织起来。

数据结构

Bucket 由Bucket结构体定义，其中包含一个由bucket定义的 Header 字段，包含根节点的页面 id 和唯一标识自增 id。Bucket 之间是相互独立的，其概念相当于 namespace。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

type Bucket struct {
    *bucket
    tx *Tx // the associated transaction
    buckets map[string]*Bucket // subbucket cache
    page *page // inline page reference
    rootNode *node // materialized node for the root page.
    nodes map[pgid]*node // node cache
    FillPercent float64
}

// In the case of inline buckets, the "root" will be 0.
type bucket struct {
    root pgid // page id of the bucket's root-level page
    sequence uint64 // monotonically incrementing, used by NextSequence()
}

Bucket 中的节点可能是已经实例化的node，也可能是序列化存储的page。当需要从 Bucket 中查找某个页面的键值对时，会先从Bucket.nodes缓冲查看是否存在相应的node（只有进行过数据修改操作的 page 才会被缓存为node），如果没有，再从page中查找。

Bucket.FillPercent字段记录着节点的填充百分比，当节点中已使用的空间超过整个 node 容量的某个百分比后，该节点必须进行分裂，以减少 B+ Tree 中插入键值对时触发再平衡操作的概率。该值的默认值是 50%，只有当大数多写入操作是在尾部添加时，增大该值才有帮助。

数据查询

为了便于数据查询，Bucket 可能持有多个迭代器，这个迭代器由Cursor定义，包含该迭代器正在遍历的 Bucket 和存储搜索路径的栈。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

type Cursor struct {
    bucket *Bucket  // 遍历的 bucket
    stack []elemRef // 记录游标的搜索路径，最后一个元素指向游标当前位置
}

type elemRef struct {
    page *page      // 当前节点的 page
    node *node      // 当前节点的 node
    index int       // page 或 node 中的下标
}

stack是一个切片，每个elemRef指向 B+ Tree 的一个节点，节点可能是已经实例化的node，也可能是未实例化的page，elemRef会存储对应结构的指针，另一个指针则为空，并记录键值对所在的位置。

进行查询时，Cursor 首先从 Bucket.root 对应的 page 开始递归查找，直到最终的叶子节点。Cursor.stack 中保存了查找对应 key 的路径，栈顶保存了 key 所在的结点和位置。除了常规的键值查询操作，Cursor 也支持查询 Bucket 的First、Last、Next、Prev方法，用于相关场景的优化。

Bucket 嵌套

BoltDB 中的 Bucket 可以形成嵌套关系，根据嵌套形式的不同分为subBucket与inlineBucket。在使用过程中，我们通常使用如下方式创建一个新的 Bucket 并设定一个名称：

1
2
3
4
5
6
7

db.Update(func(tx *bolt.Tx) error {
    b, err := tx.CreateBucket([]byte("NewBucket"))
    if err != nil {
        return fmt.Errorf("create bucket: %s", err)
    }
    return nil
})

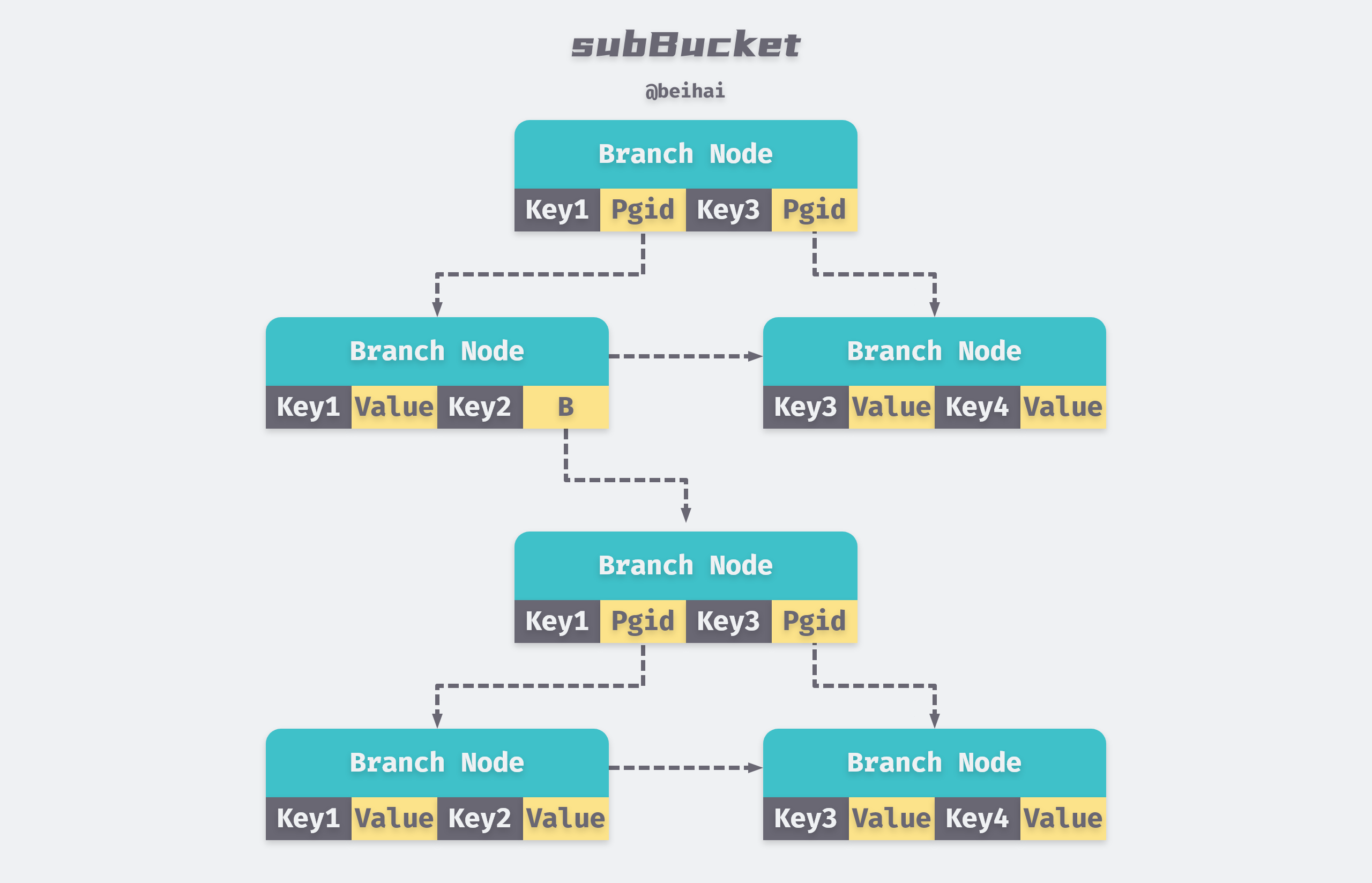

subBucket本身也是一个完整的 B+Tree，其名称做为 key，一个bucket结构体做为 value，索引到子 Bucket 根节点所在的页面。BoltDB 持有一个 rootBucket，存储着数据库中所有 B+ Tree 的根节点，我们创建的每一个 Bucket 都是 rootBucket 的 subBucket。

从上图可以看出，父 Bucket 中只保存了subBucket的 bucket字段，每个 subBucket 都会占用额外的 page 存储数据，通常情况下嵌套的子 Bucket 不会拥有大量的数据，这造成了空间的浪费。BoltDB 使用inlineBucket解决这个问题，将较小的子 Bucket 的值直接存储在父 bucket 的叶子节点中，从而减少 page 的使用数量。

inlineBucket是对subBucket 的优化，我们可以通过下面这段代码推理出，其本质是在subBucket 的值后面追加一个完整的 page 结构，并以字节数组的形式写入文件。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

func (b *Bucket) inlineable() bool {
    var n = b.rootNode

    // Bucket must only contain a single leaf node.
    if n == nil || !n.isLeaf {
        return false
    }

    // Bucket is not inlineable if it contains subbuckets or if it goes beyond
    // our threshold for inline bucket size.
    var size = pageHeaderSize
    for _, inode := range n.inodes {
        size += leafPageElementSize + uintptr(len(inode.key)) + uintptr(len(inode.value))

        if inode.flags&bucketLeafFlag != 0 {
            return false
        } else if size > b.maxInlineBucketSize() {
            return false
        }
    }

    return true
}

为保证程序的稳定运行，BoltDB 对inlineBucket做出了一些限制要求：

1. inlineBucket的大小不能超过 pageSize 的 1/4；
2. inlineBucket只能含有一个叶子节点；
3. inlineBucket的bucket.root字段值为 0，用以表明结构类型。

事务

BoltDB 支持 ACID 事务，并采用了使用读写锁机制，支持多个读操作与一个写操作并发执行，让应用程序可以更简单的处理复杂操作。每个事务都有一个 txid，其中db.meta.txid 保存了最大的已提交的写事务 id。BoltDB 对写事务和读事务执行不同的 id 分配策略：

• 读事务：txid == db.meta.txid；
• 写事务：txid == db.meta.txid + 1；
• 当写事务成功提交时，会更新了db.meta.txid为当前写事务 id.。

MVCC

BoltDB 通过meta副本机制实现多版本并发控制，meta页是事务读取数据的入口，记录了数据的版本信息与查询起点。meta的定义如下，选取了一些重要的字段：

1
2
3
4
5
6
7

type meta struct {
    root bucket     // 存储 rootBucket 所在的 page
    freelist pgid   // freelist 所在的 pgid，初始化为 2
    pgid pgid       // 已经申请的 page 数量，值为 max_pgid +1
    txid txid       // 上次写事务的 id
    checksum uint64 // 上面各字段的 64 位 FNV 哈希校验
}

数据库初始化时会将页号为 0 和 1 的两个页面设置为meta页，每个事务会获得一个txid，并选取txid % 2的meta页做为该事务的读取对象，每次写数据后会交替更新meta页。当其中一个出现数据校验不一致时会使用另一个meta页。

BoltDB 的写操作都是在内存中进行，若事务未 commit 时出错，不会对数据库造成影响；若是在 commit 的过程中出错，BoltDB 写入文件的顺序也保证了不会造成影响：因为数据会写在新的 page 中不会覆盖原来的数据，且此时 meta中的信息不发生变化。

1. 开始一份写事务时，会拷贝一份 meta数据；
2. 从 rootBucket 开始，遍历 B+ Tree 查找数据位置并修改；
3. 修改操作完成后会进行事务 commit，此时会将数据写入新的 page；
4. 最后更新meta的信息。

Freelist

BoltDB 的工作原理是分配 4KB 的 page 并将它们组织成一个B+ Tree，并根据需要在结尾处分配更多的 page。 BoltDB 在写入文件时使用了写时复制技术，当一个页面被更新时，它的内容会被复制到一个新页面，旧页面会被释放。

当经过反复的增删改查后，文件中会出现没有数据的部分。被清空数据的页可能位于任何位置，BoltDB 并不打算搬移数据、截断文件来将这部分空间返还，而是将这部分空 page，加入内部的freelist来维护，当有新的数据写入时，复用这些空间。

因此BoltDB 的持久化文件只会增大，而不会因为数据的删除而减少。

freelist是一个复杂的结构体，其中包含一些函数定义，为了便于理解，下面列出了几个重要的字段：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

type freelist struct {
    freelistType   FreelistType        // freelist type
    ids            []pgid              // all free and available free page ids.
    allocs         map[pgid]txid       // mapping of txid that allocated a pgid.
    pending        map[txid]*txPending // mapping of soon-to-be free page ids by tx.
    cache          map[pgid]bool       // fast lookup of all free and pending
}

type txPending struct {
    ids              []pgid
    alloctx          []txid // txids allocating the ids
    lastReleaseBegin txid   // beginning txid of last matching releaseRange
}

freelist有FreelistArrayType与FreelistMapType两种类型，默认为FreelistArrayType格式，下面内容也是根据数组类型进行分析。当缓存记录为数组格式时，freelist.ids字段记录了当前空 page 的 pgid，当程序需要 page 时，会调用对应的freelist.arrayAllocate(txid txid, n int) pgid方法遍历ids，从中挑选出n 个连续的空page供调用者使用。

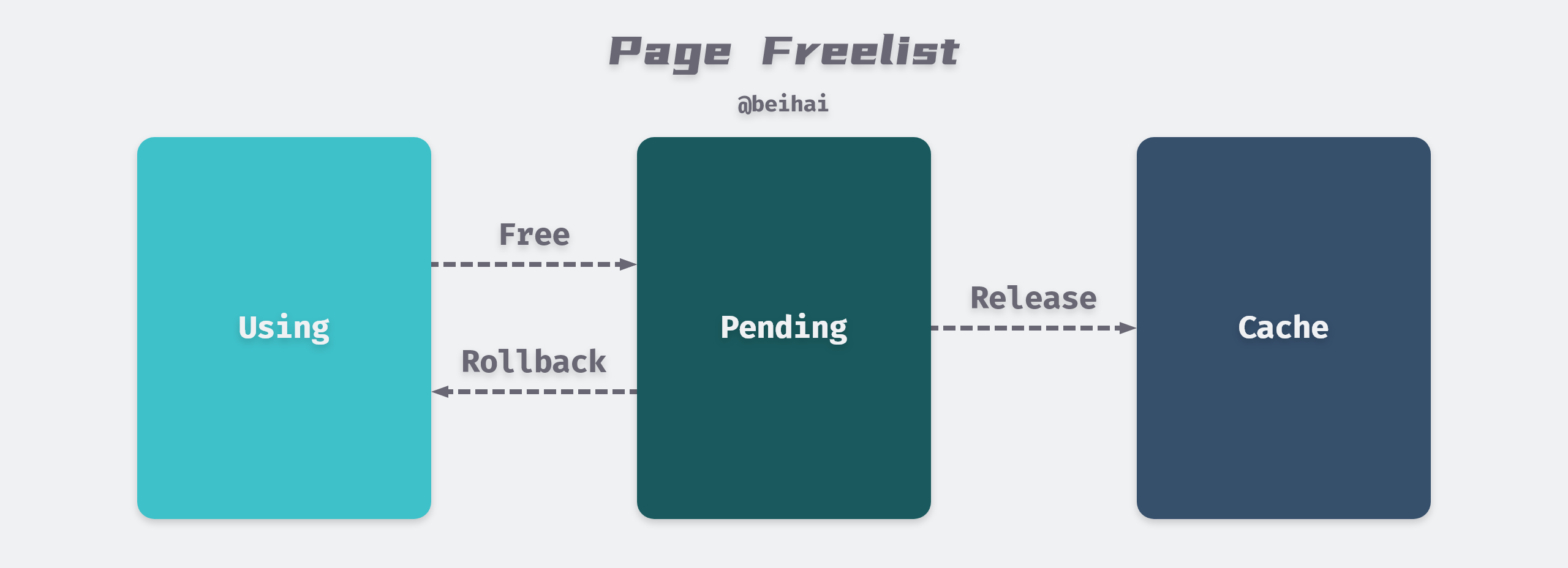

当某个写事务产生无用 page时，将调用freelist.free(txid txid, p *page)将指定 page 放入freelist.pending池中，并将freelist.cache中将该 page 设为 true，需要注意的是此时数据被没有被清空。当下一个写事务开启时，会调用freelist.release(txid txid)方法将没有任何事务使用的pending池中的 page 搬移到ids中。

BoltDB 这种设计思路，是为了实现多版本并发控制，加速事务的回滚，同时避免对读事务的干扰：

1. 当写事务更新数据时，并不会直接覆盖旧数据所在的页，而且分配一个新的 page 将更新后的数据写入，然后将旧数据占用的 page 放入freelist.pending池中，并建立新的索引。当事务需要回滚时，只需要将pending池中的 page 删除，将索引回滚为原来的页面。
2. 当发起一个读事务时，会单独复制一份meta信息，从这份独有的meta作为入口，可以读出该meta指向的数据。此时即使有写事务修改了相关 key 的数据，修改后的数据只会被写入新的 page，读事务引用的旧 page 会进入pending 池，与该读事务相关的数据并不会被修改。当该 page 相关的读事务都结束时，才会被复用修改。

freelist实现了 MVCC 与空间的复用，只有当剩余空间不满足写入要求时才会进行文件映射增长，当数据文件小于 1GB 时，每次重新映射大小翻倍，当文件大于 1GB 时，每次增长 1GB，以充分利用空间。

总结

BoltDB 是一个精简的数据库实现模型，使用mmap将磁盘的 page 映射到内存的 page，实现了数据的零拷贝，利用 B+ Tree 进行索引，对理解数据库系统的相关概念很有帮助。BoltDB 的写事务实现比较巧妙，利用 meta 副本和 freelist 机制实现并发控制，提供了一种解决问题的思路。操作系统通过 COW (Copy-On-Write) 技术进行 Page 管理，通过写时复制技术，系统可实现无锁的读写并发，但是无法实现无锁的写写并发，这就注定了这类数据库读性能很高，但是随机写的性能较差，因此非常适合于『读多写少』的场景。

使用写时复制技术也产生了一定的弊端，如果长时间执行只读事务，则会导致脏页面不能被回收；如果长时间执行的读写事务，会导致其他读写事务挂起等待。在使用 BoltDB 过程中要注意尽量避免长期运行的事务。

文中并没有详细介绍 B+Tree 这一数据结构，可以自行阅读文章：Concepts of B+ Tree and Extensions – B+ and B Tree index files in DBMS
